Diagram Pemasangan Capasitor Bank
Diagram pemasangan Capasitor Bank yang benar untuk memperbaiki faktor daya suatu instalasi listrik 3 phase, Seperti yang kita ketahui sebelumnya, bahwa dalam instalasi listrik 3 phase, terdapat 3 macam daya, yaitu Daya semu, Daya Aktif dan Daya reaktif. Besarnya Daya Aktif sangat berpengaruh terhadap seberapa besar kita dapat memperbaiki kerugian-kerugian daya. Dalam hal ini, kerugian Daya adalah Daya Reaktif.
Salah satu cara untuk memperbaiki Daya Reaktif atau Faktor daya (Cosphi) pada suatu instalasi adalah dengan menambahkan Capasitor Bank pada instalasi tersebut. Sehingga diharapkan sebisa mungkin mencapai nilai cos phi yang baik ( > 0,95).
Pemasangan Capasitor dapat dengan baik memperbaiki kerugian-kerugian Daya, sehingga Nilai Daya Aktif dapat lebih baik dan nilainya hampir sama dengan Nilai Daya Semu. Untuk mendapatkan nilai Daya Aktif sama dengan Daya Semu, maka diperlukan Nilai Daya Reaktif atau Cosphi sebesar 1,00.
Namun, untuk mencapai nilai cosphi 1,00 adalah hal yang sangat sulit dan tidak mungkin, oleh karena itu sebisa mungkin kita dapat memperbaiki kerugian daya dengan mencapai nilai daya reaktif atau Cosphi mendekati nilai 1,00. Pada umumnya nilai standar yang digunakan sebagai target nilai terbaik pada cosphi adalah antara nilai 0,85 sampai dengan 0,95.
Selain itu Nilai faktor daya 1,00 dapat menyebabkan kerugian pembebanan pada instalasi listrik tersebut. Namun, ada beberapa hal yang perlu diperhatikan untuk melakukan pemasangan Capasitor Bank agar mendapatkan hasil yang kita inginkan.
Sn: Total Daya
Pemasangan Capasitor Bank yang tidak tepat, akan menyebabkan Capasitor Bank yang kita pasang tidak dapat memberikan fungsi yang maksimal, oleh karena itu pastikan pemasangan Capasitor Bank telah dilakukan dengan tepat dan sesuai dengan kebutuhan.
Demikianlah sekilas tentang cara atau Tips pemasangan Capasitor Bank dan bagaimana menentukan ukuran Capasitor Bank dalam suatu Instalasi listrik 3 phase.
Salah satu cara untuk memperbaiki Daya Reaktif atau Faktor daya (Cosphi) pada suatu instalasi adalah dengan menambahkan Capasitor Bank pada instalasi tersebut. Sehingga diharapkan sebisa mungkin mencapai nilai cos phi yang baik ( > 0,95).
Pemasangan Capasitor dapat dengan baik memperbaiki kerugian-kerugian Daya, sehingga Nilai Daya Aktif dapat lebih baik dan nilainya hampir sama dengan Nilai Daya Semu. Untuk mendapatkan nilai Daya Aktif sama dengan Daya Semu, maka diperlukan Nilai Daya Reaktif atau Cosphi sebesar 1,00.
Namun, untuk mencapai nilai cosphi 1,00 adalah hal yang sangat sulit dan tidak mungkin, oleh karena itu sebisa mungkin kita dapat memperbaiki kerugian daya dengan mencapai nilai daya reaktif atau Cosphi mendekati nilai 1,00. Pada umumnya nilai standar yang digunakan sebagai target nilai terbaik pada cosphi adalah antara nilai 0,85 sampai dengan 0,95.
Selain itu Nilai faktor daya 1,00 dapat menyebabkan kerugian pembebanan pada instalasi listrik tersebut. Namun, ada beberapa hal yang perlu diperhatikan untuk melakukan pemasangan Capasitor Bank agar mendapatkan hasil yang kita inginkan.
3 Jenis Diagram Pemasangan Capasitor Bank
1. Global compensation
Capasitor Bank dipasang pada Panel Utama atau MDP (Main Distribution Panel), Penurunan Arus listrik dengan cara ini terjadi pada penghantar antara Panel utama (MDP) dan Sumber listrik (Trafo atau Generator).
2. Sectoral Compensation
2. Sectoral Compensation
Pemasangan Capasitor bank yang terdiri dari beberapa panel kapasitor dipasang pada panel sektor atau Sub Panel. Pemasangan Capasitor dengan cara ini biasanya digunakan pada industri yang memiliki beban besar yang mencapai ribuan KVA, dan pemasangan MDP dengan Sub Panel memiliki jarak yang cukup jauh.

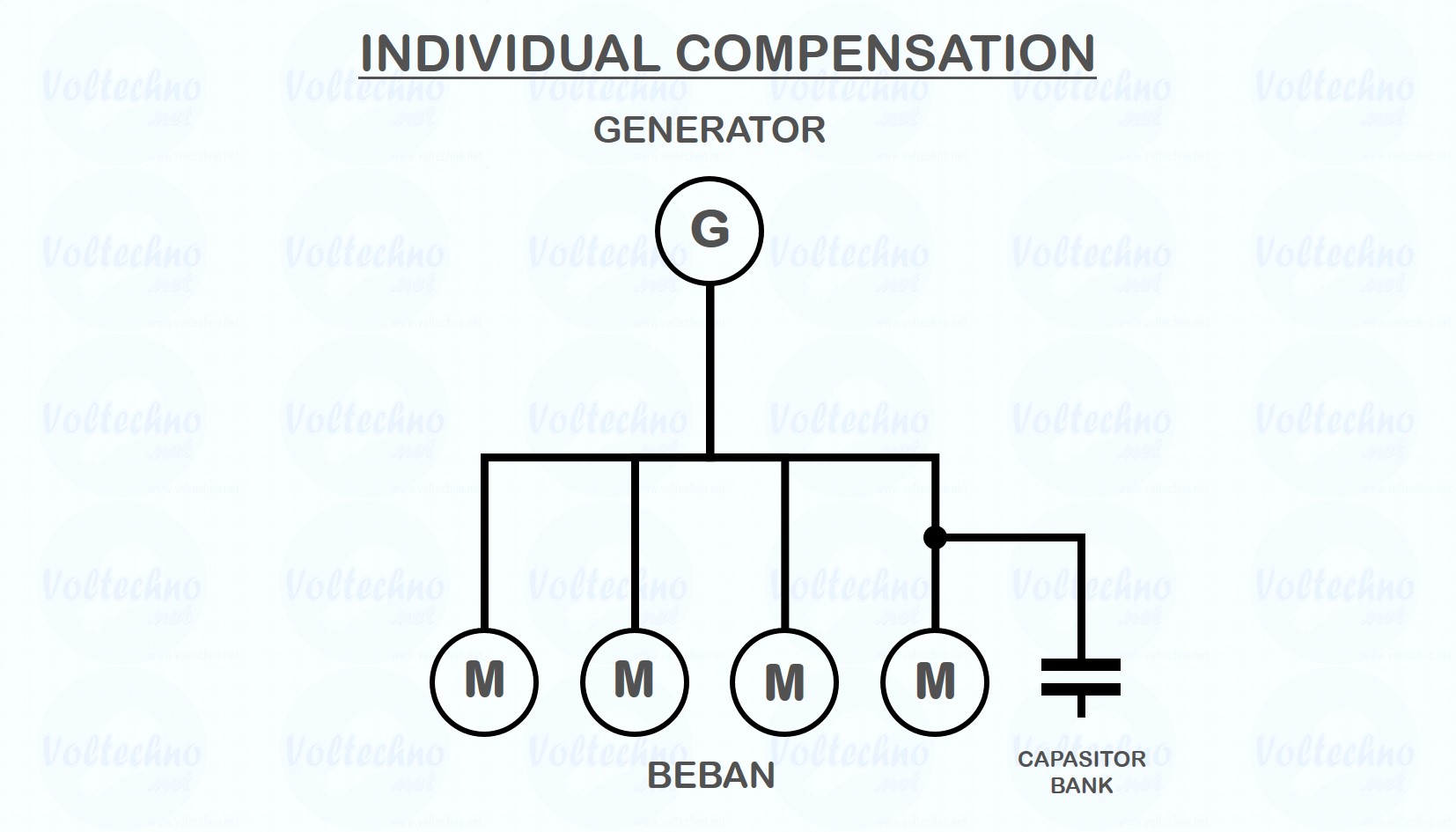

3. Individual Compensation
3. Individual Compensation
Pemasangan Capasitor Bank dengan cara ini dipasang langsung pada setiap beban terpasang, terutama pada Peralatan listrik dengan beban besar.
Pemasangan Capasitor Bank dengan cara Individual Compensation sebenarnya lebih efektif dan lebih baik. Namun memiliki kekurangan karena akan memerlukan ruang pemasangan Capasitor Bank yang terpisah-pisah, sehingga lebih sulit dalam perawatannya. Apalagi jika terdapat ratusan peralatan listrik yang harus dipasangi masing-masing Capasitor Bank.
Tips cara pemasangan capasitor bank
Dari segi perbandingan daya reaktif (Qc) dengan daya total (Sn), pemasangan Capasitor Bank dibagi menjadi dua cara :
Di pasaran tersedia berbagai jenis dan merk Power Factor Regulator yang dapat kita gunakan untuk pengaturan sistem konvensi automatis capasitor bank. Untuk menentukan jenis kapasitor yang akan dipakai , bisa dengan menggunakan cara dibawah ini.
Pemasangan Capasitor Bank dengan cara Individual Compensation sebenarnya lebih efektif dan lebih baik. Namun memiliki kekurangan karena akan memerlukan ruang pemasangan Capasitor Bank yang terpisah-pisah, sehingga lebih sulit dalam perawatannya. Apalagi jika terdapat ratusan peralatan listrik yang harus dipasangi masing-masing Capasitor Bank.
Tips cara pemasangan capasitor bank
Dari segi perbandingan daya reaktif (Qc) dengan daya total (Sn), pemasangan Capasitor Bank dibagi menjadi dua cara :
- Jika Qc / Sn < 15% memakai konvensi tetap
- Jika Qc / Sn > 15% memakai sistem Konvensi Automatis
Di pasaran tersedia berbagai jenis dan merk Power Factor Regulator yang dapat kita gunakan untuk pengaturan sistem konvensi automatis capasitor bank. Untuk menentukan jenis kapasitor yang akan dipakai , bisa dengan menggunakan cara dibawah ini.
Cara menentukan jenis Capasitor
- Jika Gh / Sn < 15% menggunakan Capasitor Jenis Standart
- Jika 15% < Gh / Sn < 25% menggunakan Capasitor Jenis H-Range
- Jika 25% < Gh / Sn < 60% menggunakan Capasitor Jenis H-Range + Detuned Reactor
Sn: Total Daya
Pemasangan Capasitor Bank yang tidak tepat, akan menyebabkan Capasitor Bank yang kita pasang tidak dapat memberikan fungsi yang maksimal, oleh karena itu pastikan pemasangan Capasitor Bank telah dilakukan dengan tepat dan sesuai dengan kebutuhan.
Demikianlah sekilas tentang cara atau Tips pemasangan Capasitor Bank dan bagaimana menentukan ukuran Capasitor Bank dalam suatu Instalasi listrik 3 phase.
